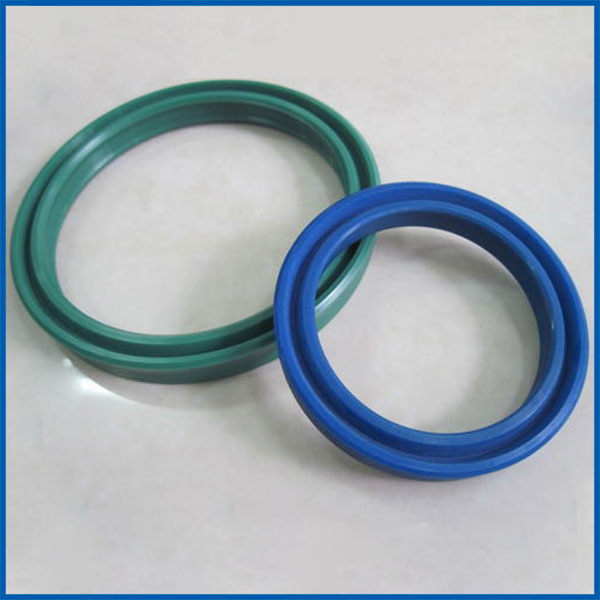

YX橡膠密封圈以其結構簡單、安裝方便、密封性能好等優點廣泛應用與液壓、氣動等密封場合。采用有限元方法對YX型液壓密封圈的性能分析。

首先要清楚，YX橡膠密封圈采用是TPU聚氨酯材料，工程上主要是以連續介質力學為基礎，橡膠材料被認為超彈性近似不可壓縮體，其力學性質表現為材料非線性和幾何非線性。

測試YX橡膠密封圈的工序?yàn)椋?材料模型分析、2有限元模型分析、3預壓縮計算分析、4工作壓力計算分析、5低壓狀態細化計算分析、6下唇口接觸線長度計算分析、7負工作壓力計算分析等；按照順序去完成以上的計算分析；

經過精密的計算分析，得出對YX密封圈密封性能的影響及其下密封唇口的接觸壓力變化規律，得出結論為，在不考慮制造誤差情況下，從理論上講，YX密封圈的低壓密封效果較高壓密封效果要好，高壓狀態并不能增加密封接觸壓力的判據值。

高壓狀態下，由于整個密封圈變形較大，增大了接觸面積和接觸壓力，從而增加運動件的運動阻力，加快了密封圈的磨損，因此在設計密封結構時，一般應將YX密封圈放置低壓側。
